3D-objekter og visualisering

3D gir gode muligheter for å vise mulighetsrom i for eksempel arealplaner. Under følger en oppskrift for hvordan en kan kombinere bruk ArcGIS Pro og ArcGIS Online for å visualisere mulighetsrom gjennom en interaktiv 3D scene.

Opprette 3D-objekter​

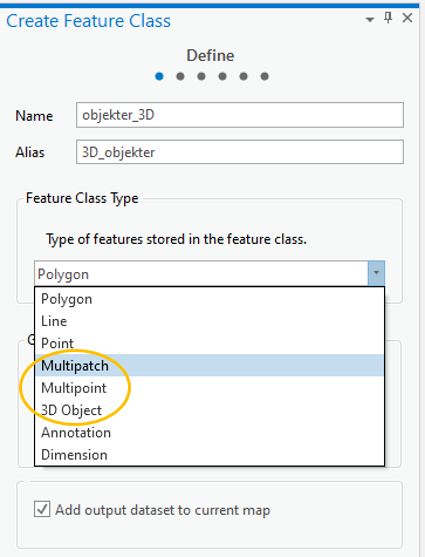

For å lage 3D objekter trengs det en feature class hvor geometrien kan lagres. Denne kan lages med for eksempel et høyreklikk i en filgeodatabase eller med verktøyet Create feature class, hvor en velger en feature class type som støtter 3D, eksempelvis multipatch eller 3D-object (mer info). create_fc_3d

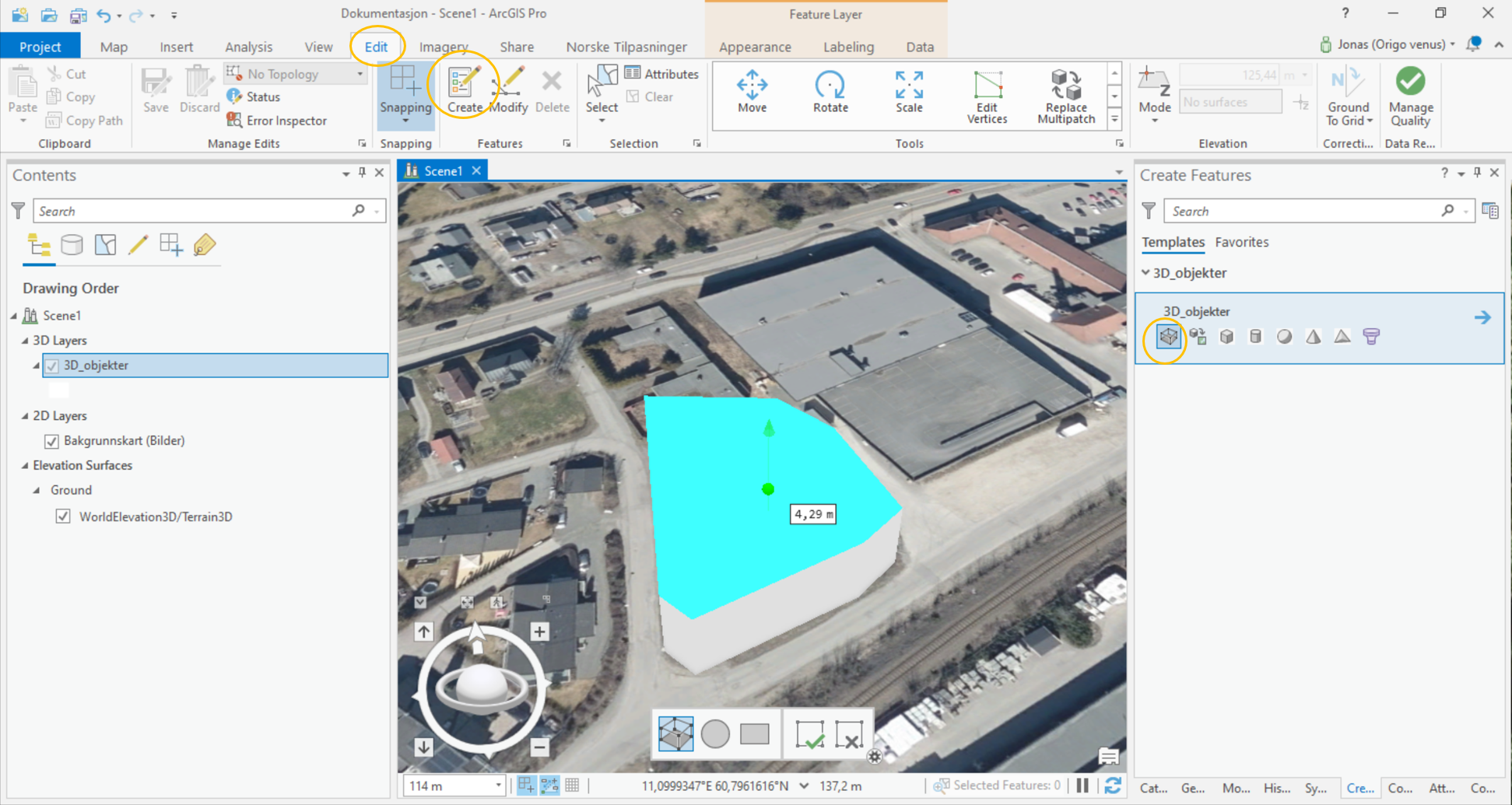

Ny objekter kan legges til via "Create Feature" knappen under "Edit" fanen øverst i ArcGIS Pro. Ved klikk på "Create Feature" åpnes et panel, hvor brukeren har mulighet til å velge type tegning, enten frihånd eller andre fohåndsdefinerte objekter. Ved klikk i kartet vises automatisk avstand mellom punktene. Etter flaten er konstruert, brukes den grønne prikken i kartet til å ekstruere flaten til ønsket høyde. create_feature_3d

Lenke til mer informasjon rundt editering av 3D features finnes i denne artikkelen

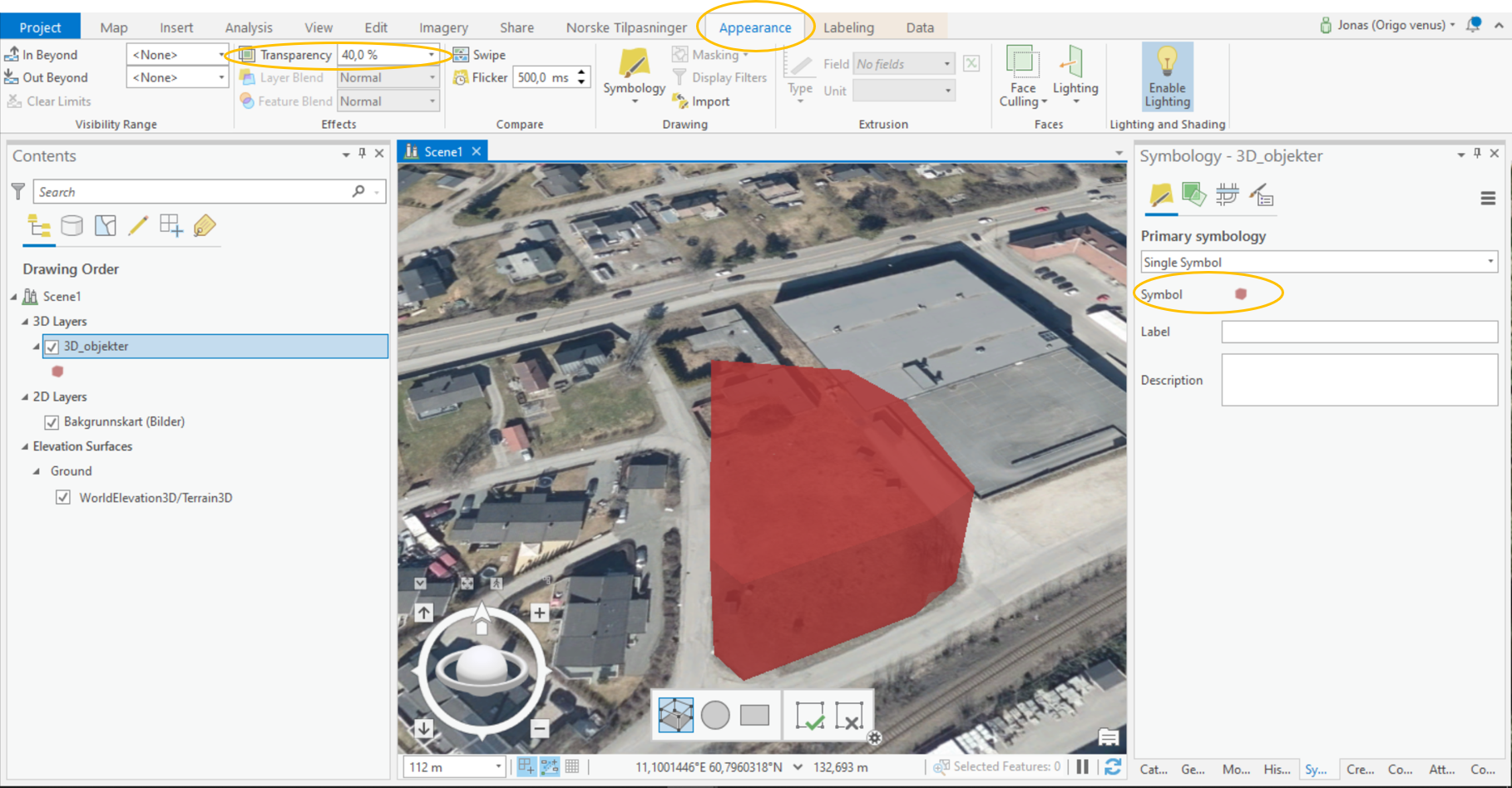

Objektlaget kan deretter symbolisere som ønsket. I eksemplet under er objektet symbolisert i rød, med en oppsatt gjennomsiktighet på 40% symbology_3d

Den ny objektklassen kan deretter publisere som en tjeneste ArcGIS Online. Mer informasjon om publisering finnes på denne siden.

Viualisering av 3D​

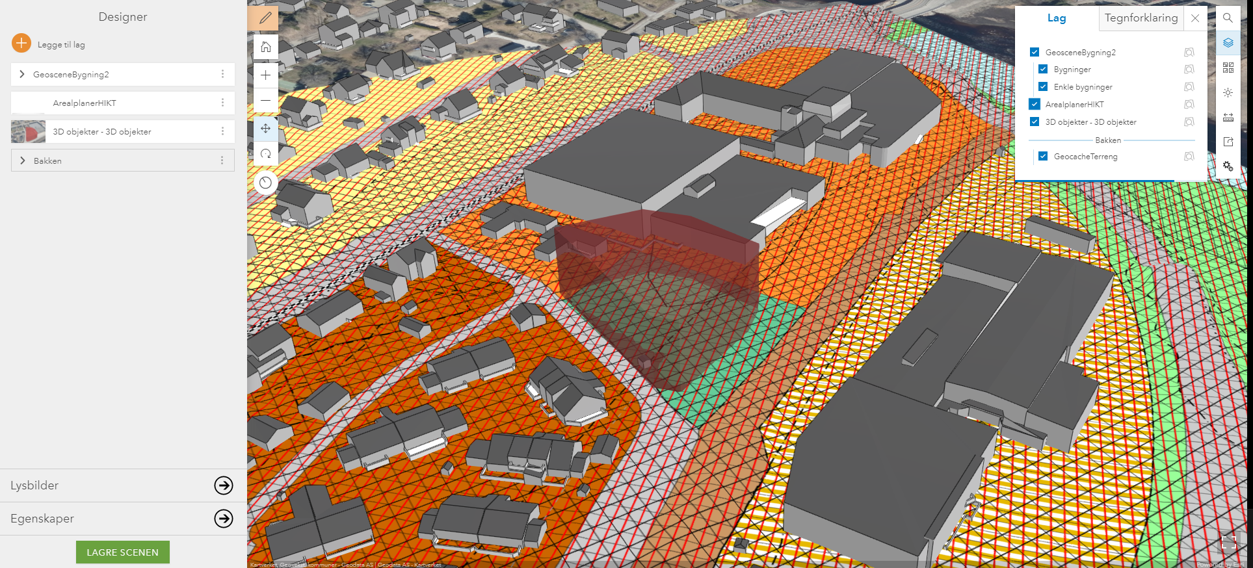

I ArcGIS Online kan den publiserte tjenesten legges til i en Scene, hvor annen relevant informasjon kan visualiseres. Under vises et eksempel på visning av mulighetsrom i en arealplan

eksempel-mulighetsrom

Scene'en kan deretter deles innad i organisasjon, med valgte grupper eller offentlig. Det er også mulighet for å bygge scenen inn i andre websider eller i en egen app.
