3D i Innsyn Saksbehandler

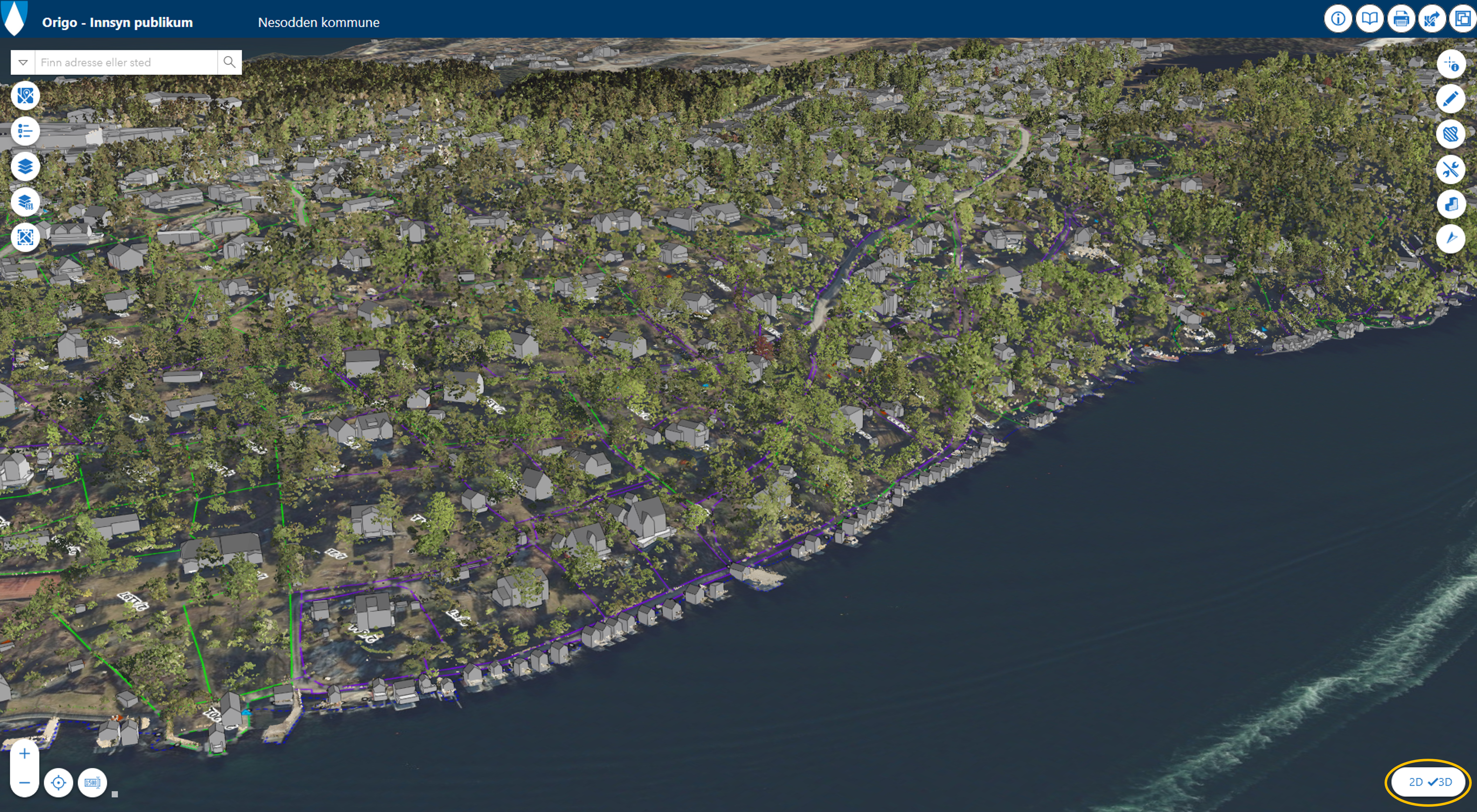

Innsyn Saksbehandler integrerer 2D og 3D i samme applikasjon. Brukeren kan enkelt bytte mellom moduser ved å bruke 2D-3D switchknappen nederst i høyre hjørne.

3D-switch-knapper

I 3D-visningen kan man se de samme kartdataene som er tilgjengelige i 2D-kartet, men man har i tillegg flere 3D-kartlag tilgjengelig. Dette inkluderer 3D-bygninger, 3D-trær og andre typer 3D-objekt fra grunnkartet (broer, lyktestopler, trapper, rekkeverk og mye annet).

Liste over tilgjengelige standard 3D-kartlag fra Origo:

  • 3D-bygninger
  • 3D-trær
  • 3D-objekt (FKB) (3D-garnityr)
  • 3D-terreng
Info
  • 3D-lagene lar seg per i dag ikke legge til i 3D-kartet direkte i Origo Innsyn ved å bruke knappen «Legg til lag».

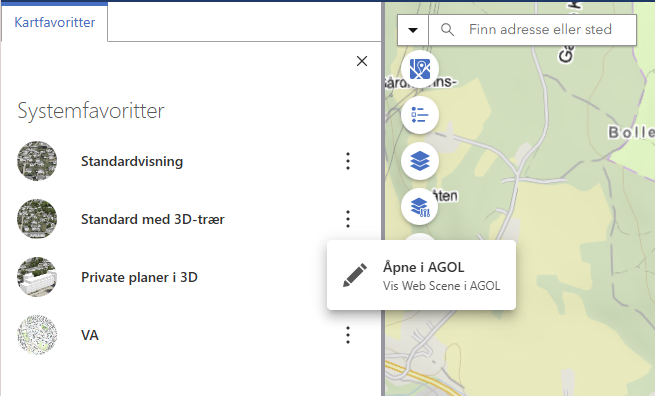

  • For å legge til ett eller flere 3D-lag må det gjøres ved å legge dem til i det aktuelle kartet eller kartfavoritten i ArcGIS Online («Åpne i AGOL»)

3D-legg-til-lag

3D-kartet kan brukes til å vise egne 3D-data, slik som BIM-modeller fra plan og byggeprosjekt. Du kan også legge til egne terrengmodeller (høyderaster), som tilpasser terrengmodellen i 3D-scenen, f.eks. med mer nøyaktige høydedata, endret terreng i forbindelse med et byggeprosjekt eller dybdedata fra havområder og innsjøer.

3D verktøy​

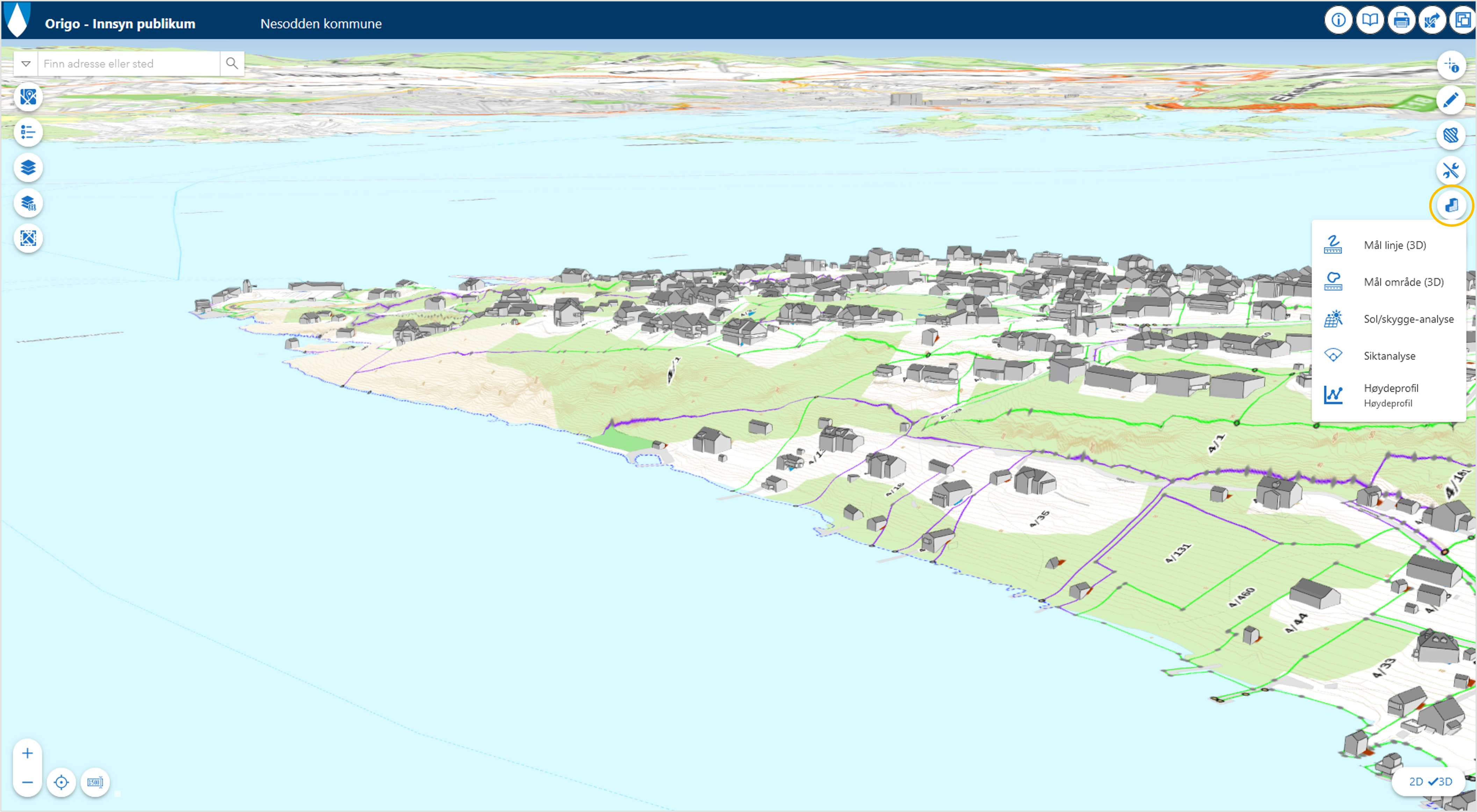

3D-visningen av applikasjonen inneholder en egen verktøylinje med 3D-verktøy.

3d-verktøy

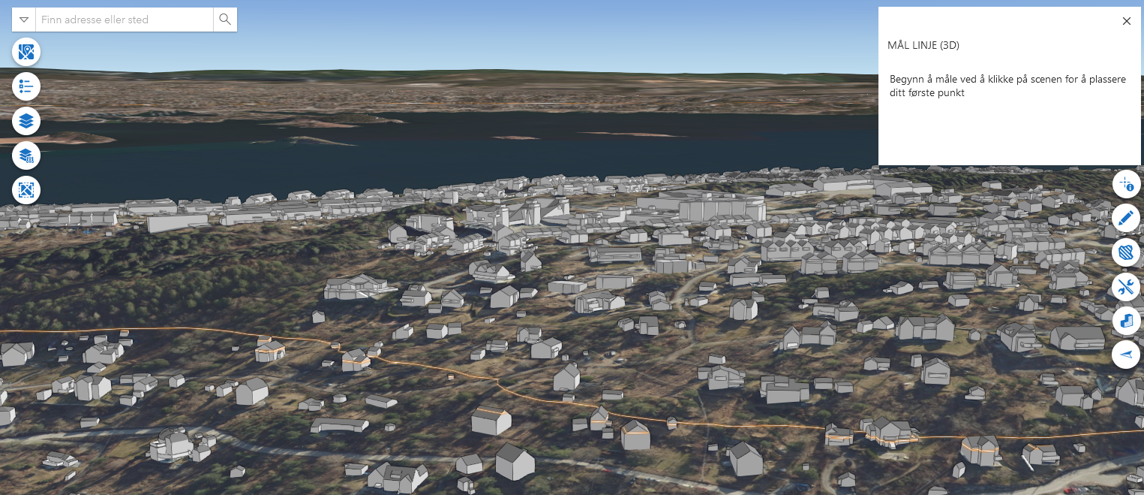

Felles for mange av 3D-verktøyene, er bruk av høydekontorurer som visualiserer tilsvarende høyde i terrenget. Dette representeres med en oransje linje i kartet.

høyde-konturer

Mål linje (3D)​

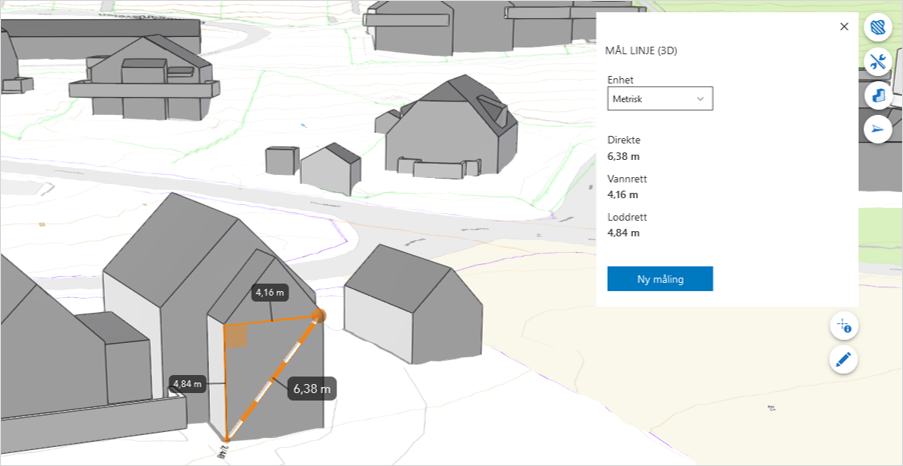

Ved aktivering av knappen har brukeren muligheten for å måle lengden mellom to punkter. I målingen vises direkte, vannrett og loddrett lengde mellom punktene.

3D-mål-linje

Mål område (3D)​

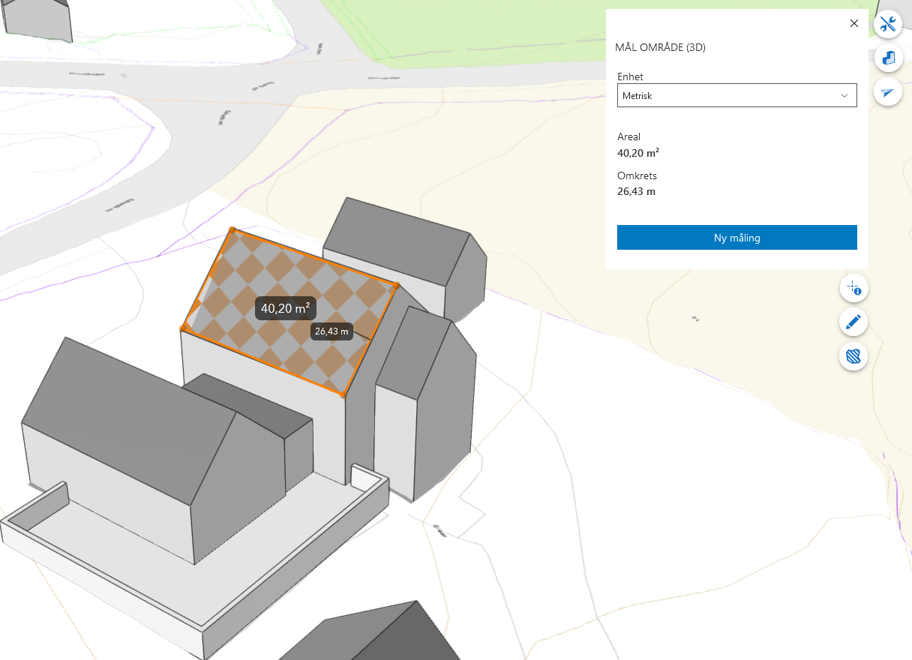

Ved aktivering av knappen har brukeren mulighet for å tegne et polygon i kartet. For sluttføring av ønsket polygon, dobbeltklikk på siste punkt.

3D-mål-område

Sol/skygge-analyse​

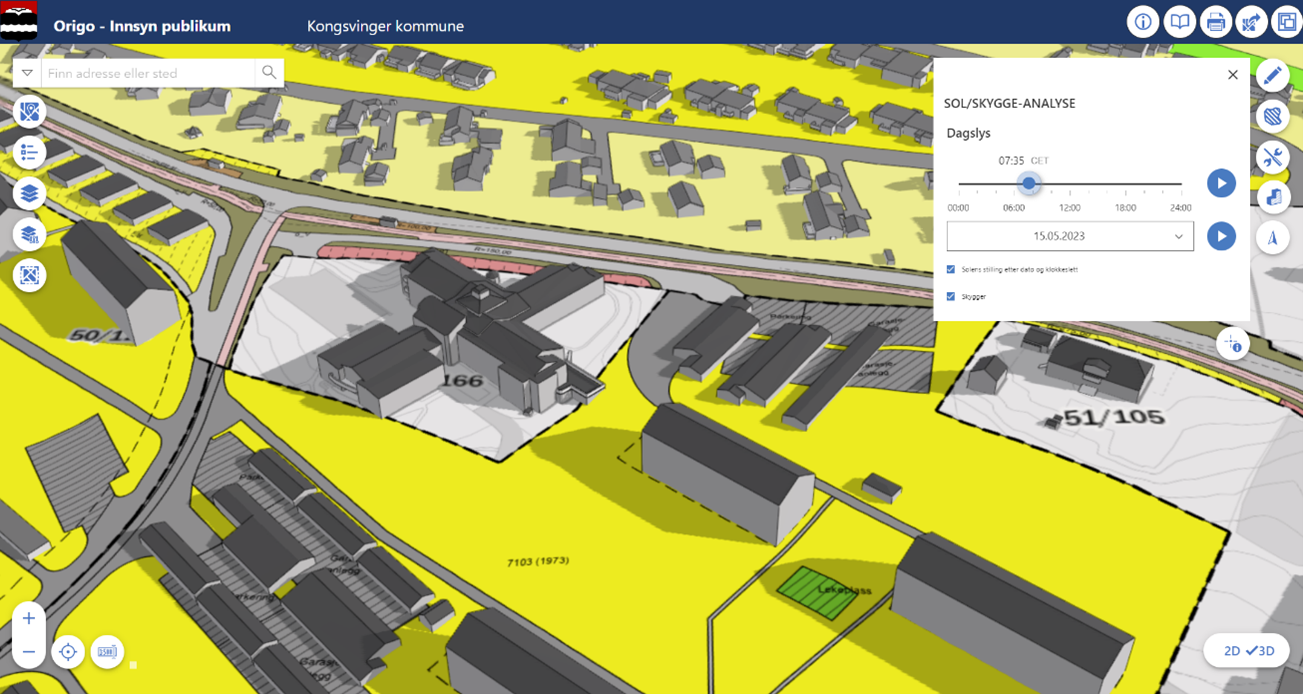

I sol-skygge verktøyet kan brukeren simulere sol-skygge forhold på gitt dag og tidspunkt. "Avspill" knappene kan brukes for å visualisere skyggeforhold over tid.

sol-skygge

Siktanalyse​

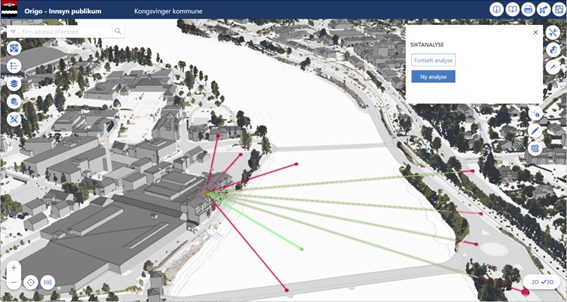

Med siktanalyse-verktøyet velger brukeren et utsiktspunkt i kartet og kan trykke på andre punkter for å visualisere siktmuligheter. I analysen visualiseres siktlinjer mot punkter som er mulige å se med grønt, mens punkter som ikke er mulige å se symboliseres med rødt.

siktanalyse

Siktanalysen visualiserer hvor siktlinjer blir brutt av terreng, bygninger eller vegetasjon når dette er påslått.

Høydeprofil​

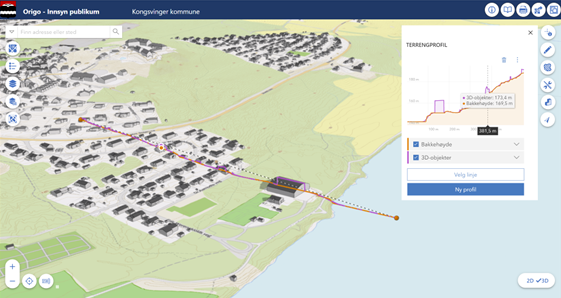

Høydeprofilverktøyet i 3D gir mulighet for inntegning av en linje eller valg av et eksisterende linjeobjekt.

høydeprofil

Verktøyet for å opprette høydeprofil basert på tegnet eller valgt linje, kan hensynta 3D-objekter og dermed vise objektenes høyde over bakken og absolutte høyde i tillegg til terrengmodellhøyde. En rekke beregninger på profilen er tilgjengelige.
